筆記本電腦電源適配器線路圖

文章作者：handler 時間：2017-10-30 09-17-52

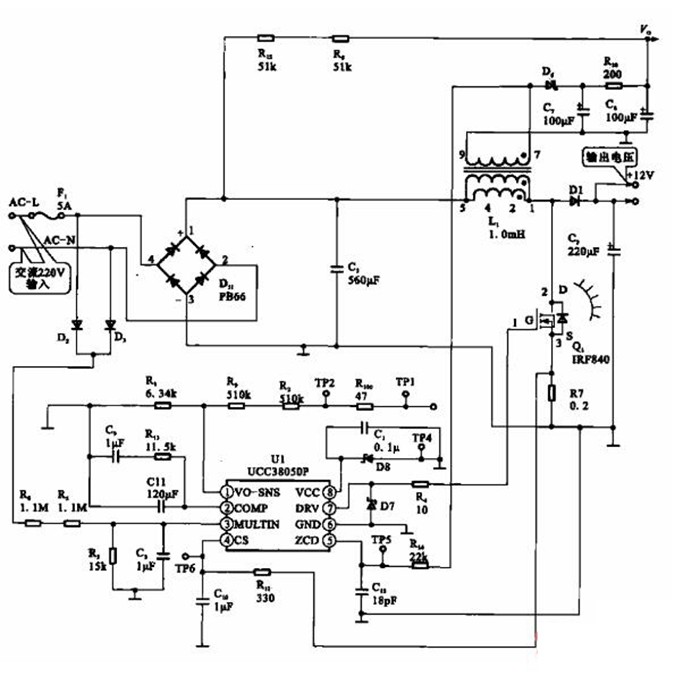

筆記本電腦的電源適配器電路，交流220 V電壓經整流濾波電路后輸出+300 V直流電壓，再經開關振蕩電路Ul (UCC38050P)、開關管控制、變壓器Li變壓、次級整流濾波后輸出+12V的直流電壓。
